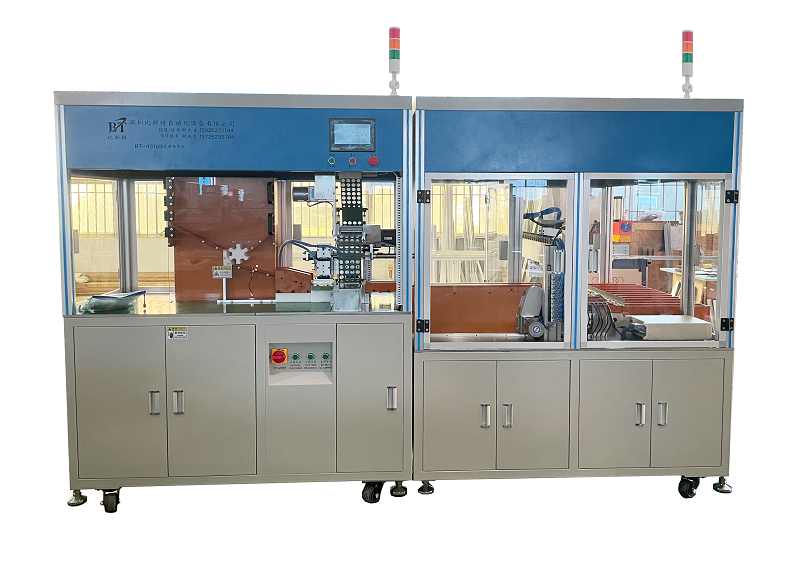

BT-4518-PT18自動面墊掃碼分選一體機技術規格書
一 .功能說明
BT-4518B-PT1821自動面墊分選一體機是18650和21700兩款圓柱電芯通用的自動貼面墊，自動測試電壓內阻，自動按檔位分選的自動化設備，自帶高精密內阻、電壓自動測試系統，該設備根據在軟件上設定的內阻電壓值，精確的將電池送入到指定檔位，系統最多可實現11級分選。此設備每小時可測試配組電芯約4500-5500支，且結構設計簡潔大方，性能穩定，性價比高。
二．工藝流程
通過軟件設定參數，由PC機自動完成如下功能：人工將電芯放入面墊機料斗→自動貼面墊→自動測試電壓.內阻→按設定參數送入相應檔位槽→人工取出電芯裝盒
三．分選機結構
3.1設備結構緊湊合理，外型美觀，占用空間小。
3.2設備操作簡單，無須專業人員操作，工人均能輕松掌握。
3.3設備采用PLC控制，負責電池入料，運料，電池測試儀表數據采集，電壓內阻等級分選，操作簡單易學，工作效率高，節省人力成本，產品性能良好。
3.4設備材料采用優質厚冷軋鈑金，鋁型材框架。
3.5設備安裝有萬向活動腳輪，設備在移位時能輕松移動。
3.6設備配置聲光報警，分選完成自動停機，且有清料功能，滿料報警，故障報警等。操作參數可根據客戶的實際要求設定。
肆．設備技術參數
4.1..設備功率：3.6KW， 220V交流電輸入，50Hz/60Hz
3.6KW，110V交流電輸入，50Hz/60Hz(出口專用,需定制)
4.2.使用氣壓; 0.4-0.8Mpa
4.3.適應電芯范圍：BT-4518B-PT1821為18650和21700兩款電芯通用
4.4.適合青稞紙寬度：110MM正負1MM
4.5適合青稞紙內徑：75MM正負1MM
4.6適合青稞紙外徑：小于350MM
4.7適合青稞紙厚度：0.1-0.3MM
4.8沖墊動力：400W變頻電機，設置有緩沖墊，確保不損壞電芯
4.9雙機械手取放電芯，確保電芯正常從通道中運送自如
4.10貼墊效果：一致性良好，粘貼牢固，美觀
4.11控制器件：7.5寸觸摸屏，42點PLC編程器
4.12絕緣青稞紙采用卷料，減少浪費，節約成本
4.13標配測試儀：HK3560高速測試儀，電壓精度0.00001V, 內阻精度0.01毫歐
4.14分檔模組：采用XINJIE400W伺服電機，定位精準，速度快
4.15.通道數量：10個OK檔位，1個NG檔位
4.16.電壓設定：0.0000V-6.0000V,
4.17.內阻設定：000.00毫歐999.99毫歐
4.18.生產效率：約4500-5500PCS/H
4.19.測試效果：反復測試，效果極佳
4.20.控制器件: PLC+觸摸屏
4.21.生產數量自動采集，顯示當前生產效率
4.22.測試數據使用U盤自動儲存
4.23.設備調試簡單，易學易懂自帶故障報警
4.247.機器外形尺寸：L3540*W1320*H1840MM
4.25.設備重量：約600KG
五、設備配置清單：
名 稱 | 數量 | 型 號 | 生產廠家 |
X軸伺服電機 | 1PCS | MS-60STE-20P4 | XINJIE |
X軸伺服驅動器 | 1PCS | DS5L-20P4-PTA | XINJIE |
Z軸伺服電機 | 1PCS | MS-60STE-20P4 | XINJIE |
Z軸伺服驅動器 | 1PCS | DS5L-20P4-PTA | XINJIE |
X軸模組 | 1PCS | 142-1030 | 比斯特 |
Y軸模組 | 1PCS | 142-210 | 比斯特 |
沖墊電機 | 一臺 | 400W變頻電機 | 立創 |
變頻器 | 一臺 | 700W | 臺達 |
電芯傳送電機 | 一臺 | 25W減速電機 | 臺力 |
收廢料電機 | 一臺 | 25W減速電機 | 臺力 |
步進電機 | 2PCS | MS-57STE | 海布里 |
電機驅動器 | 2PCS | DS542 | 海布里 |
測試儀 | 1PCS | HK3560 | 合普泰克 |
測試針 | 20PCS | PH-18M23L | |
氣動元件 | 1套 | 亞德客.星辰 | |
感應器 | 一套 | 立容/亞德客/歐姆龍 | |
開關電源 | 2PCS | 24V5A | 臺灣明緯 |
開關電源 | 2PCS | 48V10A | 臺灣明緯 |
機加配件 | 1批 | 比斯特 | |
控制系統 | 1套 | 比斯特 | |
機箱機架 | 1臺 | 鋁合金機架，鈑金烤漆 | |
系統報警 | 1套 | 臺灣士林 | 臺灣士林 |
隨機附送
內六角扳手 一套 開口扳手2PCS
PH-18M23L測試針20PCS 螺絲刀大小各1PCS
六.操作環境
6.1室內溫度：-30℃~70℃。
6.2室內濕度：75%以下。
6.3工廠場地：無污染無強電磁干擾。
七.安裝調試與培訓
7.1除另有書面要求外，購貨方負責接收、開箱和搬運機器到安裝場所；并準備相關的電，氣到安裝場所。
7.2供貨方負責進行設備的安裝，調試和系統集成。
7.3安裝完畢后，雙方對其設備進行小批量試產合格并得到甲方的批準才能正式量產。
7.4供貨方免費為甲方相關人員進行培訓。內容包括設備的正常使用、維護保養、故障分析與排除、操作安全及緊急處理程序等。
